تفاصيل المنتج
مكان المنشأ: الصين
رقم الموديل: HM4X-3515-2HD
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 2200 × الطول 5200 × الارتفاع 2350 مم
وقت التسليم: 15 يوم عمل
شروط الدفع: L/C،D/A
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis |
Machine dimension: |
4500×2300×2300mm |
Weight: |
3200kg |
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis |
Machine dimension: |
4500×2300×2300mm |
Weight: |
3200kg |

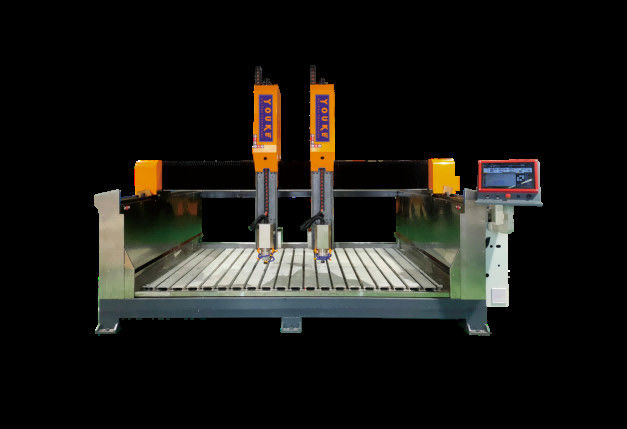

آلة الحفر ذات الرأس المتأرجح ذات 4 محاور هي معدات حفر CNC متطورة، تستخدم خصيصًا لنحت ومعالجة المواد ذات الأشكال والأسطح المعقدة. بالمقارنة مع آلة الحفر ثلاثية المحاور التقليدية، تضيف آلة الحفر ذات 4 محاور محورًا دوارًا، يشار إليه غالبًا باسم "الرأس المتأرجح" أو "المحور الدوار"، مما يسمح للأداة بإجراء عمليات الحفر في المزيد من الزوايا والاتجاهات.
★ نظام المعدات من شركة شنغهاي ويهونغ، تدعم المعدات ربطًا رباعي المحاور (بوظيفة RTCP)،يمكن للرأس المتأرجح للمحور الرابع القيام بنقش 180 درجة, مما يحل بشكل فعال مشكلة النقش على السطح المنحني للحجر وزاوية جانب غطاء العمود؛
★ المعدات مدفوعة بمحرك سيرفو من العلامة التجارية، ومخفض RV، وسرعة عالية، ودقة عالية، واستقرار جيد؛
★ يعتمد نقل X و Y و Z للآلة بأكملها على قضبان مربعة خطية مستوردة 30/35، ويعتمد الرأس المتأرجح على مخفض Qinchuan RV عالي الدقة،والذي يتمتع بقدرة تحمل كبيرة، وتشغيل سلس، و دقة تصنيع عالية;
★ تعتمد الآلة بأكملها على لحام أنابيب فولاذية سميكة، وصلابة قوية ليس من السهل تشويهها، والفولاذ المقاوم للصدأ يحيط بالهيكل والطاولة، وعمر الخدمة الإجمالي للمعدات أطول.
معلمات مختلفة
| اسم المنتج | آلة نحت الحجر ذات الرأس المتأرجح ذات 4 محاور HM4X-3515-2HD |
| أبعاد المنصة | 2000 × 1500 مم |
| حجم قطعة العمل | 1400 × 1400 × 2 |
| ارتفاع التغذية | ≤6500 مم |
| سرعة الفراغ | 25 م / دقيقة |
| سرعة المعالجة | 1-15 م / دقيقة |
| قدرة المغزل | مغزل مبرد بالماء 7.5 كيلو واط |
|
المحرك |
محرك سيرفو رقمي AC 1.5 كيلو واط |
| المخفض | (Qingchuan) RV121:1 |
| جهد التشغيل | AC380V/50Hz |
| تنسيق الملف | G-code/HPGL |
| نظام التحكم | WEIHONG 4Axis |
| أبعاد الآلة | 4500 × 2300 × 2300 مم |
| الوزن | 3200 كجم |
| سرعة المغزل | 6000 ~ 15000 دورة في الدقيقة |
