تفاصيل المنتج
مكان المنشأ: الصين
رقم الموديل: HM4X-3516-2H-8D
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 2200 × الطول 5200 × الارتفاع 2350 مم
وقت التسليم: 15 يوم عمل
شروط الدفع: L/C،D/A
حجم الشغل: |
350×1600×8 |
ارتفاع التغذية: |
≤400 ملم |
سرعة فارغة: |
25 م / دقيقة |
سرعة المعالجة: |
1-15 م / دقيقة |
قوة المغزل: |
مغزل مبرد بالماء بقدرة 7.5 كيلو وات |
سرعة المغزل: |
6000 ~ 24000 دورة / دقيقة |
المحرك: |
1.5kw/2.3kw محرك سيرفو رقمي يعمل بالتيار المتردد |
المخفض: |
RV90:1,110 المخفض |
جهد التشغيل: |
AC380V / 50 هرتز |
تنسيق الملف: |
G-كود/HPGL |
نظام التحكم: |
ويهونغ 4 محور اختياري حلاقة المقبض العالي |
أبعاد الآلة: |
5400×2900×3300 ملم |
الوزن: |
4500 كجم |
حجم الشغل: |
350×1600×8 |
ارتفاع التغذية: |
≤400 ملم |
سرعة فارغة: |
25 م / دقيقة |
سرعة المعالجة: |
1-15 م / دقيقة |
قوة المغزل: |
مغزل مبرد بالماء بقدرة 7.5 كيلو وات |
سرعة المغزل: |
6000 ~ 24000 دورة / دقيقة |
المحرك: |
1.5kw/2.3kw محرك سيرفو رقمي يعمل بالتيار المتردد |
المخفض: |
RV90:1,110 المخفض |
جهد التشغيل: |
AC380V / 50 هرتز |
تنسيق الملف: |
G-كود/HPGL |
نظام التحكم: |
ويهونغ 4 محور اختياري حلاقة المقبض العالي |
أبعاد الآلة: |
5400×2900×3300 ملم |
الوزن: |
4500 كجم |
مقدمة

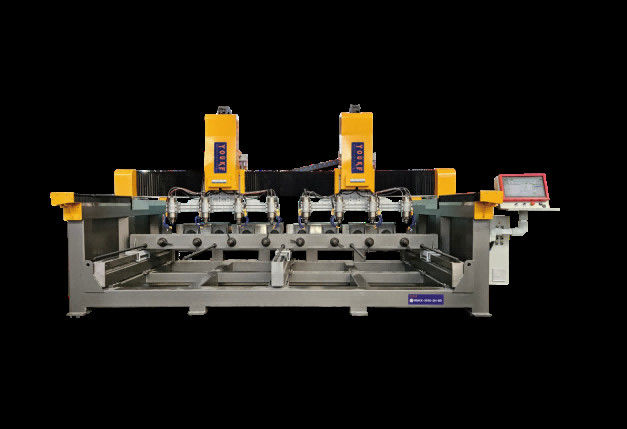

آلة الحفر ثلاثية الأبعاد ذات 4 محاور هي معدات حفر CNC معقدة للغاية، والتي يمكنها إجراء الحفر ثلاثي الأبعاد متعدد الأبعاد. بالمقارنة مع آلة الحفر ثلاثية المحاور التقليدية، تمت إضافة محور دوار، بحيث يمكنها تشغيل قطعة العمل بدقة من زوايا أكثر.
★ نظام معدات النحت الدائري لطرازات خاصة لشركة Shanghai Weihong، يمكن للمحور الرابع أن يكونe عملية دوران 360 درجة؛تستخدم بشكل أساسي لأعمدة الرومانية والأعمدة والطبول والدرابزين المستديرة وأعمدة التنين والأشكال وغيرها من معالجة النحت ثلاثي الأبعاد؛
★ جزء رأس الآلة من هيكل محرك السحب 2 و 8، اتجاه Z يعمل بشكل أكثر استقرارًا، قوي جدًا لزيادة قوة تشغيل المعدات، باستخدام موضع الدعامة عملية قيادة مستقلة، دقة أعلى، نتائج نحت أفضل، استقرار المعدات ومتانتها أقوى.
★ يتم اختيار الملحقات الرئيسية من محرك سيرفو عالي السرعة للعلامة التجارية، 1:7 مخفض كوكبي, سرعة عالية، دقة عالية، استقرار قوي؛
★ يعتمد اتجاه Y على مسار 35, يعزز اتجاه Z هيكل مسار 35, يعتمد اتجاه X على ثلاثة مسار 30
★ يتم اختيار الآلة بأكملها من لحام الأنبوب المربع السميك، وزيادة الشعاع، ووزن الجسم، والفولاذ القوي ليس من السهل تشويهه، وعمر المعدات الإجمالي أطول.
معلمات مختلفة
| اسم المنتج | آلة الحفر ثلاثية الأبعاد ذات 4 محاور HM4X-3516-2H-8D |
| حجم قطعة العمل | 350×1600×8 |
| ارتفاع التغذية | ≤400mm |
| سرعة الفراغ | 25 م/دقيقة |
| سرعة المعالجة | 1-15 م/دقيقة |
| قوة المغزل | مغزل مبرد بالماء 7.5 كيلو واط |
| سرعة المغزل | 6000~24000 دورة في الدقيقة |
| المحرك | محرك سيرفو رقمي AC 1.5 كيلو واط/2.3 كيلو واط |
| المخفض | RV90:1,110 مخفض |
| جهد التشغيل | AC380V/50Hz |
| تنسيق الملف | G-code/HPGL |
| نظام التحكم | WEIHONG 4Axis مقبض Razor Skyhigh الاختياري |
| أبعاد الآلة | 5400×2900×3300 مم |
| الوزن | 4500 كجم |
