تفاصيل المنتج
مكان المنشأ: الصين
رقم الموديل: HM5X-1650-1HD
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 2200 × الطول 5200 × الارتفاع 2350 مم
وقت التسليم: 15 يوم عمل
شروط الدفع: L/C،D/A
Platformdimensions: |
1800×5800mm |
Workpiece size: |
1600×5000 |
Feed height: |
≤500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
BT30-7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121/141:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
Taiwan SYNTEC 5Axis |
Machine dimension: |
2700×6000×2800mm |
Weight: |
4500kg |
Platformdimensions: |
1800×5800mm |
Workpiece size: |
1600×5000 |
Feed height: |
≤500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
BT30-7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121/141:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
Taiwan SYNTEC 5Axis |
Machine dimension: |
2700×6000×2800mm |
Weight: |
4500kg |
مقدمة
عادة ما تتضمن المحاور الخمسة لأداة الآلة ذات 5 محاور ثلاثة محاور خطية X و Y و Z ، ومحورين دوارين A و B. يتيح ذلك تشغيل قطعة العمل بزوايا واتجاهات مختلفة ، مما يقلل الحاجة إلى التثبيت والتعديلات المتعددة ، وتحسين دقة المعالجة وكفاءتها.
★ معدات مدفوعة بمحرك سيرفو سينتيك من تايوان ، مخفض RV ، سرعة عالية ، دقة عالية ، استقرار جيد ؛
★ تعتمد آلة النقل X و Y و Z بأكملها على قضيب مربع مستقيم مستورد 35 ، وقدرة تحمل ، وتشغيل مستقر ، ودقة تشغيل عالية ؛
★ محرك عمود دوران BT30-7.5kw / 800hz ذو طاقة ثابتة ، قوة قطع قوية ، كفاءة معالجة أعلى ؛
★ تعتمد الآلة بأكملها على لحام أنبوب فولاذي سميك ، وصلابة قوية ليس من السهل تشويهها ، وقدرة تحمل الآلة تزيد عن 3 أطنان
معلمات مختلفة

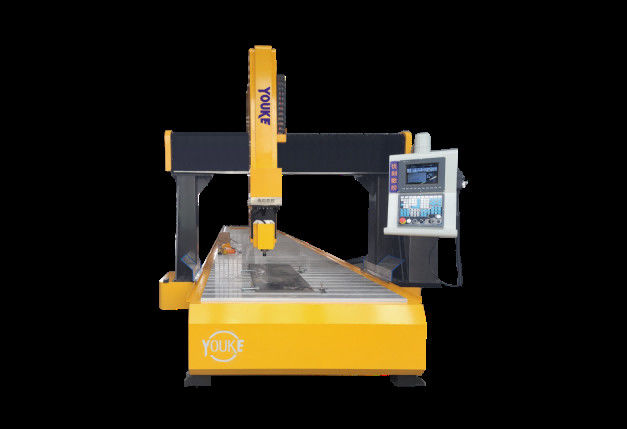

| اسم المنتج | آلة خاصة للنقش والطحن ذات 5 محاور HM5X-1650-1HD |
| أبعاد المنصة | 1800 × 5800 مم |
| حجم قطعة العمل | 1600 × 5000 |
| ارتفاع التغذية | ≤500 مم |
| سرعة الفراغ | 25 م / دقيقة |
| سرعة المعالجة | 1-15 م / دقيقة |
| قوة المغزل | مغزل مبرد بالماء BT30-7.5KW |
| سرعة المغزل | 6000 ~ 15000 دورة في الدقيقة |
| المحرك | محرك سيرفو رقمي AC 1.5kw |
| المخفض | (Qingchuan) RV121 / 141: 1 |
| جهد التشغيل | AC380V / 50Hz |
| تنسيق الملف | G-code / HPGL |
| نظام التحكم | تايوان SYNTEC 5Axis |
| أبعاد الآلة | 2700 × 6000 × 2800 مم |
| الوزن | 4500 كجم |
