تفاصيل المنتج
مكان المنشأ: الصين
رقم الموديل: CNC4X-350B
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 2200 × الطول 5200 × الارتفاع 2350 مم
وقت التسليم: 15 يوم عمل
شروط الدفع: L/C،D/A
(mm)Saw blade diameter: |
300 |
Table size: |
3200X2000 |
Maximum cutting size: |
3200X2000X50 |
Maximum chamfer size: |
3000X1800X50 |
Saw blade horizontal rotation Angle: |
0-360° |
Chamfer bearing: |
0-90-180-270° |
Saw blade tilt Angle: |
0/45° |
Table turning Angle: |
0-85° |
Main motor power: |
15 |
Host frequency conversion: |
optional |
Total power Kw: |
22.5 |
Gross weight of complete machine: |
3500 |
Overall dimension: |
5300×3200X2800 |
(mm)Saw blade diameter: |
300 |
Table size: |
3200X2000 |
Maximum cutting size: |
3200X2000X50 |
Maximum chamfer size: |
3000X1800X50 |
Saw blade horizontal rotation Angle: |
0-360° |
Chamfer bearing: |
0-90-180-270° |
Saw blade tilt Angle: |
0/45° |
Table turning Angle: |
0-85° |
Main motor power: |
15 |
Host frequency conversion: |
optional |
Total power Kw: |
22.5 |
Gross weight of complete machine: |
3500 |
Overall dimension: |
5300×3200X2800 |
مقدمة

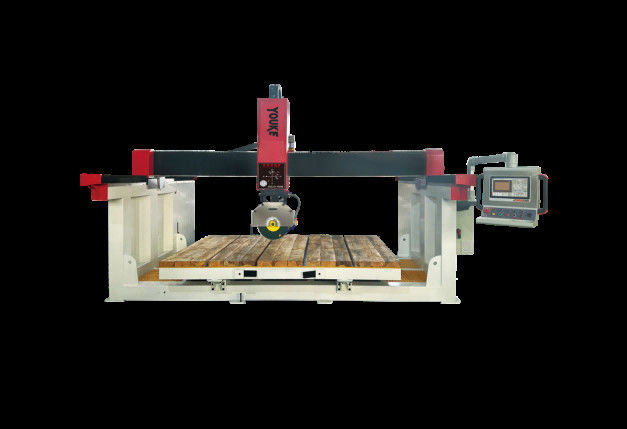

آلة قطع الجسر ذات 4 محاور هي معدات تلقائية لمعالجة الحجر ، وهي مناسبة بشكل خاص لقطع الرخام والجرامات وغيرها من الحجارة الطبيعية.اسمها يأتي من حقيقة أن تصميمه الهيكلي يشبه تصميم رافعة جسر، ويمكن نقل رأس القطع تحت الطاولة على طول المحاور الأربعة للجسر.
الصفة الوظيفية
★ تنتمي منتجات سلسلة أجهزة قطع الجسر ذات 4 محاور إلى سلسلة CNC من معدات القطع الراقية، تستخدم بشكل رئيسي لقطع حواف غير منتظمة لمواد البناء مثل الصخورألواح، الرخام، الكوارتز، الجرانيت، البلاط السيراميكي،المنتجات الاسمنتية،الخ.إنها معدات المعالجة المفضلة لمصانع معالجة الحجر غير المنتظمة.
★ وظيفة هي مناسبة أساسا لوحة المواصفات وجميع أنواع قطع الشكل الخاص، وتجهيز النسخ (مثل متعددة الأبعاد، المثلث،المروحة،قطع لوحة الطاولة،البيضاوي،الماس،الدائرة،حافة بطن الحصان,تحكم CNC لديه مزايا سرعة سريعة،دقة عالية القطع،بساطة وكفاءة التشغيل.
★ سهلة التعلم للعمل:واجهة كمبيوتر بشاشة لمسة، تدعم استيراد DXF، إدخال القالب، لا يتطلب البرمجة. التكوين العالي:مكونات التحكم الرئيسية باستخدام مكونات العلامات التجارية الدولية، الأداء المستقر، العمر الطويل.
★ تتبنى أجزاء ناقل الحركة خطية عالية الدقة، مع خفض الكوكبي عالية الدقة، دقة عالية.
★ توفير الطاقة:المغناطيس الدائم المحرك الرئيسي هو اختياري، توفير 30% الطاقة من المحرك غير متزامن ثلاثي المراحل.
معايير مختلفة
| اسم المنتج | آلة قطع الجسر ذات 4 محاور CNC4X-350B |
| (ملم) قطر شفرة المنشار | 300 |
| حجم الطاولة | 3200X2000 |
| الحجم الأقصى للقطع | 3200X2000X50 |
| الحجم الأقصى للشفرة | 3000×1800×50 |
| زاوية الدوران الأفقي لشفرة المنشار | 0-360 درجة |
| محملات الشامفر | 0-90-180-270 درجة |
| زاوية ميل شفرة المنشار | 0/45° |
| زاوية تدور الطاولة | 0-85 درجة |
| طاقة المحرك الرئيسي | 15 |
| تحويل تردد المضيف | اختياري |
| الطاقة الإجمالية Kw | 22.5 |
| الوزن الإجمالي للجهاز الكامل | 3500 |
| الأبعاد الكلية | 5300×3200×2800 |
