تفاصيل المنتج
مكان المنشأ: الصين
رقم الموديل: CNC5X-5700B
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 2200 × الطول 5200 × الارتفاع 2350 مم
وقت التسليم: 15 يوم عمل
شروط الدفع: L/C،D/A
Aaxis stroke: |
0-90(automatic) |
C axis stroke: |
±365 |
(mm)Maximum machining size: |
3200×2000X12C |
(m/min)Fastruning speed: |
25 |
(KW)Spindle power: |
18.5/22 |
(mm)Saw blade diametel: |
300-500 |
(mm)Platform size: |
3200×2000 |
(°)Flip Angle: |
0-85 |
(kw)The total power: |
≈26/30 |
(kg)The total weight: |
≈4300 |
(mm)Equipment dimensions: |
5800×3300×3500 |
Camera function: |
Industrial camera |
The knife function: |
optional |
Chuck function: |
optional |
Cutter function: |
optional |
Aaxis stroke: |
0-90(automatic) |
C axis stroke: |
±365 |
(mm)Maximum machining size: |
3200×2000X12C |
(m/min)Fastruning speed: |
25 |
(KW)Spindle power: |
18.5/22 |
(mm)Saw blade diametel: |
300-500 |
(mm)Platform size: |
3200×2000 |
(°)Flip Angle: |
0-85 |
(kw)The total power: |
≈26/30 |
(kg)The total weight: |
≈4300 |
(mm)Equipment dimensions: |
5800×3300×3500 |
Camera function: |
Industrial camera |
The knife function: |
optional |
Chuck function: |
optional |
Cutter function: |
optional |
مقدمة

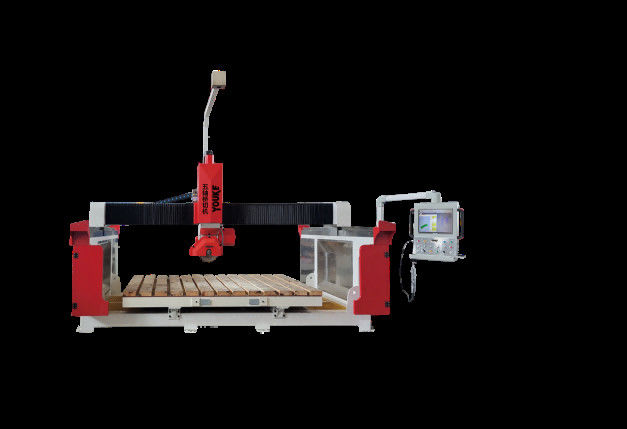

آلة قطع الجسر ذات الخمس محاور هي معدات CNC متقدمة ، تستخدم أساسًا في قطع وتجهيز الحجر والبلاط والرخام والمواد الأخرى. من خلال ربط خمسة محاور ،إنه يدرك قطع و حفر المواد المعقدة، ولها خصائص الدقة العالية والكفاءة العالية.
الصفة الوظيفية
★ هذه الآلة هي آلة قطع جسر خاصة ذات 5 محاور، تهدف إلى قطع ونسخ معالجة لوحات المواصفات وأشكال مختلفة خاصة(أساساً:عددان،ثلاثي،مروحة،معالجة لوحة الطاولة،محاور،ماس،دائرة،حافة بطن الحصان،أية غرفة زاوية،نسخة خط مستقيم وقوس)يحتوي على مزايا السرعة السريعة، ودقة القطع العالية، والتشغيل البسيط وسهل التعلم. مناسبة لعملية الصخور، والرخام، والغرانيت، والحجر الكوارتز والغرانيت.
★ تم تصميم النظام خصيصا لآلات قطع الجسر 5 محاور,نظام CNC و Huichuan الاتصال الحافلة القيادة الخدمية، JOG تشغيل، وظيفة ربط RTCP، دعم استيراد CAD، سرعة الاستجابة السريعة، أعلى دقة المعالجة.
معايير مختلفة
| اسم المنتج | آلة قطع الجسر ذات 5 محاور CNC5X-500B |
| مسار المحور | 0-90 ((أوتوماتيكي)) |
| ضربة المحور C | ±365 |
| (ملم) الحجم الأقصى للمعالجة | 25 |
| (ملم) الحجم الأقصى للمعالجة | 3200 × 2000 × 12C |
| (كيلوواط) قوة الفولاذ | 18.5/22 |
| (ملم) قطر شفرة المنشار | 300-500 |
| (ملم) حجم المنصة | 3200×2000 |
| (°) زاوية الانقلاب | 0-85 |
| (kw) الطاقة الإجمالية | ≈26/30 |
| (كيلوغرام) الوزن الإجمالي | ≈4300 |
| (ملم) أبعاد المعدات |
5800 × 3300 × 3500 |
| وظيفة الكاميرا | كاميرا صناعية |
|
وظيفة السكين |
اختياري |
| وظيفة الشوك | اختياري |
| وظيفة القطع | اختياري |
